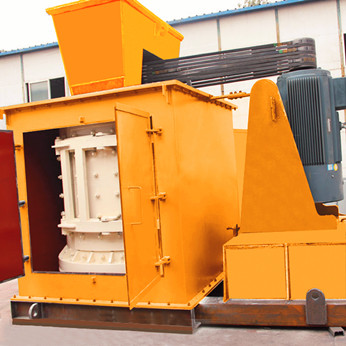

PCL冲击式制砂机
PL立式冲击破碎机是中意公司引进德国制造工艺,结合数年生产机制砂的经验基础上,生产出的符合国内实际工况条件的新型立轴破
【生产能力】:30-700吨/小时
【应用物料】:建筑用砂、筑路用砂石场、机场建设、水电站...
【应用领域】:各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石...
产品介绍
宏基厂区内整齐排列的立式冲击破碎机
PCL冲击式制砂机(制砂机)是一种物料自行冲击式制砂机,是我公司引进国外同类产品的先进技术开发的具有国际先进水平的高能低耗设备,是目前国内外最先进、最理想的中、细碎和整型设备。广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂以及各种冶金渣的细碎和粗磨作业,特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等,比其他类型的破碎机更具有优越性。与液压保护颚破配套使用,可处理各种冶金渣,对建筑用砂、筑路用砂石优为适宜。
宏基PCL立式破碎机为什么能生产出高品质的机制砂?
PCL立式冲击破碎机的破碎过程是多种破碎机理的综合作用,每一个颗粒几乎都经历了多次碰撞、破碎,其产品粒形呈方圆形,颗粒坚实,几乎没有裂隙和软弱面, 砂子细度模数合理,FM值从1.3到3.9,属于细、中粗砂范围,而且石粉含量控制在标准范围之内,该系列立式冲击破碎机是生产高品质混凝土砂石骨料的最 佳设备!
宏基立式冲击破碎机销售案例部分展示:
1、宏基机械立式冲击破碎机在江苏石子生产线
2、宏基机械立式冲击破碎机在广西石料生产线
3、宏基机械立式冲击破碎机在山西忻州石灰石破碎生产线
4、宏基机械立式冲击破碎机在湖南鹅卵石制砂生产线
5、宏基机械立式破碎机在重庆砂石场
产品优势
1.转子提高,破碎比更大,深腔转子,产量更高; 2.结构优化,节能低碳更环保;
3.周护板局部磨损后可上下调头使用,提高材料利用率,可提高使用寿命43%以上;
4.采用菱形冲击块,避免物料冲击磨损后损伤立板;
5.最核心耐磨材料采用美国重要行业用高度耐磨耐高温材料;
6.产品粒形好,级配好,砂子成品率高,5mm以下占30%
(硬物料≤5mm占30,中硬物料≤5mm占45%,软物料≤5mm占60%)
7.适应范围广:可以破碎玻璃、高磨蚀性、高硬度的石英石、软物料大青石等;
8.自动化程度高,PCL控制,油压、温度、流量、破碎腔体内部工作等在触摸屏上一目了然。
宏基机械PCL立式冲击破碎机结构组成:
PCL立式冲击破碎机由进料斗、分料器、涡动破碎腔、叶轮体、主轴总成、底座、传动装置及电机等七部分组成。
PCL制砂机叶轮
宏基机械冲击破碎机主要耐磨件叶片制作工艺:对高铬铸铁的组成成分进行优化,并采用科学的熔炼、浇注、热处理工艺,实现了铸件的顺序凝固,在叶片表面产生了致密而均匀的细小的耐磨晶粒组织,使得耐磨衬板的综合性能得以显著的发挥。在立式冲击破碎机上应用以后,平均寿命可以达到900小时以上,充分降低了制砂成本,提高了客户的收益!
工作原理
宏基机械冲击破碎机包括“闭式转子+石打铁”、“开式转子+石打铁”、“开式转子+石打石”等几种,主要区别在于石打铁机型的破碎腔内安放砧铁。
(1)“石打石”原理
设备组成:1.进料带式输送机 2.给料器 3.溢流器 4.控制器 5.叶轮转子 6.破碎腔 7.电机上覆罩 8.电机座 9.减震器 10.主轴箱 11.出料带式输送机
物料由进料斗进入破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数倍重力加速度,然后以60-64m/s的速度从叶轮三个均布的流道内抛射出去,首先同有分料器四周自由落体的一部分物料冲击破碎,然后一起冲击到涡动腔物料衬板上,被物料衬垫反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏离向下运动,从叶轮道发射出来的物料形成连续的物料幕。这样,一块物料在涡动破碎腔内收到两次以至多次几率撞击、摩擦和研磨破碎,形成相对稳定的云状悬浮颗粒,在破碎腔内做环绕冲击等多种运动形式。旋转颗粒持续这种状态5-20s后,在重力的作用下,离开破碎腔,进入下道工序。其特征时物料在加速时靠心脏部件叶轮加速,大多数颗粒直接与叶轮耐磨件接触获得能量,一旦射出叶轮,所有破碎过程中的物料均不再与设备金属元件直接接触,而是与物料衬层发生冲击、摩擦或者物料与物料做高速撞击而破碎,即“石打石”。
(2)“石打铁”原理
设备组成:1.进料带式输送机 2.给料器 3.叶轮转子 4.圆(方)铁砧 5.电机 6.电机座 7.三角带轮 8.主轴箱 9.出料带式输送机
物料由进料斗进入破碎机腔内,经进料槽进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以56-66m/s的速度从叶轮三个均布的流道内抛射出去,具有较大动能的物料与破碎腔内周边铁砧相碰撞,大部分物料将动能瞬间转化,产生撞击力和摩擦力,物料在撞击力的作用下,沿物料薄弱断面如矿物的分界线、结合部位和微小裂隙处断裂,变成细小颗粒,在重力作用下落入下部卸料斗;部分还具有动能的物料,经铁砧撞击后反弹,与叶轮流道口发射出来的物料撞击,再次与铁砧撞击,这样,一块物料在破碎腔内两次或者多次撞击铁砧,通过撞击、摩擦和研磨破碎,形成流体状物料混合物,从卸料斗内排出。
技术参数
型号 |
叶轮转速 (r/min) |
最大进料尺寸(mm) |
处理能力 (t/h) |
功率(kw) |
重量(t) |
外形尺寸 (mm) |
600 |
2000-3000 |
30 |
12-30 |
55 |
5.6 |
2800×1500×2030 |
750 |
1500-2500 |
35 |
25-55 |
75 |
7.3 |
3300×1800×2440 |
900 |
1000-1450 |
40 |
65-130 |
2×(55-75) |
13.6 |
3750×2300×2090 |
1050 |
1000-1700 |
45 |
100-160 |
2×(90-110) |
16.9 |
4480×2450×2906 |
1250 |
850-1450 |
45 |
160-300 |
2×(132-180) |
22 |
4563×2650×3716 |
1350 |
800-1193 |
50 |
200-360 |
2×(180-220) |
26 |
5340×2940×3650 |
专业售后服务!
1、在售前我们可以提供详细的产品介绍和电子版目录,可以根据客户的物料处理要求推荐合适的机型并作出详细的报价清单,同时还可以提供关于厂房生产车间、机器的运行状态等视频,供客户观看;
2、当客户下单以后,宏基技术工程师要去客户现场勘探,作出详细的工艺流程布置图,以及基础图;
3、我们随时安排员工拍照,视频和跟进客户设备的生产进度,严格控制设备量;
4、设备出厂前我们会试机运行24小时,并提供详细的检测报告随同设备仪器发货;
